Thế nào là vòng bi đỡ chặn 1 dãy

Vòng bi đỡ chặn một dãy hay còn gọi là bạc đạn đỡ chặn tiếp xúc góc. Chúng thường được dùng trong trường hợp chịu tải liên hợp hướng trục và hướng xuyên tâm cùng một lúc.

Ngày đăng: 08-09-2014

2,229 lượt xem

Vòng bi cầu đỡ chặn 1 dãy hay còn gọi là vòng bi tiếp xúc góc, chuyên dùng ở các trường hợp chịu tải liên hợp hướng trục và hướng xuyên tâm cùng một lúc, có đôi khi cũng được dùng để chịu lực tải thuần hướng trục, có thể làm việc ở tốc độ quay cao. Được sản xuất từ vật liệu thép tinh luyện vòng bi GCr15, sức chịu tải tăng thêm tùy vào góc độ tiếp xúc góc.

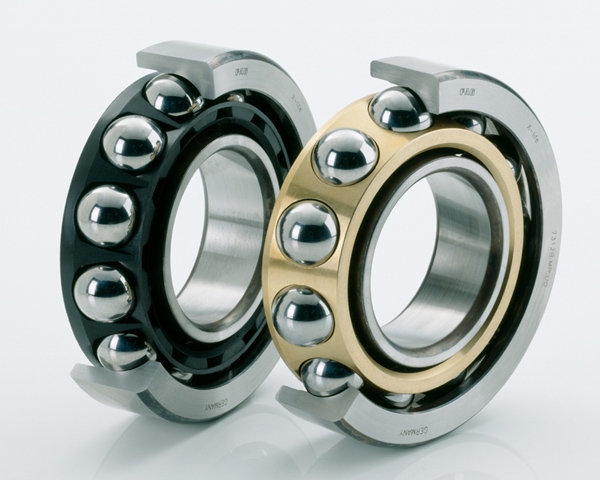

Vòng bi đỡ chặn một dãy FAG còn được gọi là bạc đạn đỡ chặn tiếp xúc góc FAG

Vòng bi đỡ chặn một dãy FAG còn được gọi là bạc đạn đỡ chặn tiếp xúc góc FAG

Vòng bi cầu đỡ chặn 1 dãy với lực được truyền qua vòng bi này theo 4 góc (gọi là góc tiếp xúc): 15º, 25º, 30º và 40º. Góc tiếp xúc càng lớn, trọng tải hướng trục càng cao. Tuy nhiên, đối với các ứng dụng có tốc độ cao, người ta vẫn ưa chuộng các góc tiếp xúc nhỏ. Thông thường, người ta ghép cặp hai vòng bi – bạc đạn loại này và khe hở giữa chúng được điều chỉnh cho thích hợp với yêu cầu chịu tải cũng như độ cứng vững của cụm ổ trục.

Vòng bi cầu đỡ chặn 1 dãy có vòng cách được làm phổ biến làm bằng thép dập. Tuy nhiên, đối với vòng bi – bạc đạn yêu cầu độ chính xác cao và góc tiếp xúc nhỏ hơn 30º người ta thường sử dụng vòng cách bằng nhựa Polamit. Ký hiệu quốc tế của loại vòng bi này thường có 4 mã số bắt đầu từ số 7. Ví dụ: 7209, 7310, 7312…
